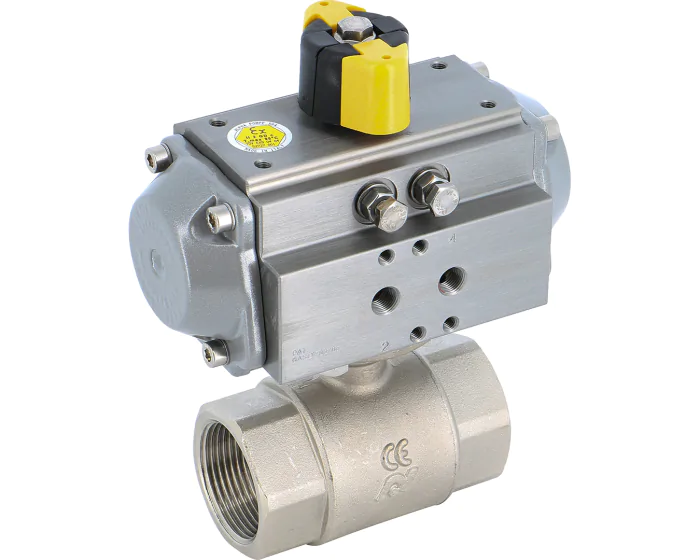

2 way brass ball valve 502XS + RE/RES pneumatic actuator

The 502 series ball valve has a CW617N brass body and ball and PTFE seats. It is actuated with an ALPHAIR double acting or spring return pneumatic actuator. ACS approved from 1/2" to 4". PS: 16 bar, TS: 100°C.

Choose your configuration

Pneumatic actuator type

See all configurations

3D file

Réf.

CONF270090017004R

(Indicative price) €366.55

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Certificat ACS pour robinet 502 avec actionneur RE/RES du 2" au 4" pdf - 193 ko

Certificat ACS pour robinet 502 avec actionneur RE/RES du 1/2" au 1"1/2 pdf - 271.2 ko

Fiche technique 502 RTS 2 voies ACS laiton + actionneur RE/RES pdf - 3.6 mo

Data sheet 502 valve with AP-RE-RES pneumatic actuator pdf - 3.6 mo

Spare parts

Details

Details
Option certificate 3.1	No
Maximum delta P (bar)	10
Actuator	RE 43
Operating angle (°)	90
Shaft/stem matérial	Brass CW614N
Adjustable limit screws	Yes
ATEX compatible	No
Face to Face (mm)	50.0
Body material	Brass CW617N
Number of ways	2
Bore	Full
Packing gland	NBR
PS (bar)	16
Connections	BSP FF
Seats	PTFE
Ball material	Brass CW617N
TS max (°C)	100
TS min (°C)	-10
Ball valve design	2-piece body
Warranty period	1 year
CE	Excluded (Article 4. §3)
Range	HVAC
Fire safe	No

Configurations

Product	Reference	Price	Stock
Produit 2 way brass ball valve BSP 502 1/2'' + RE43	Référence 270002017004R	P.U HT €366.55	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 1/2'' + RES43	Référence 270002017104R	P.U HT €419.95	Disponibilité 13 pcs available in stock
Produit 2 way brass ball valve BSP 502 3/4'' + RE43	Référence 270003017004R	P.U HT €370.00	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 3/4'' + RES51	Référence 270003017106R	P.U HT €490.90	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 1'' + RE43	Référence 270004017004R	P.U HT €370.00	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 1'' + RES64	Référence 270004017107R	P.U HT €517.22	Disponibilité 16 pcs available in stock
Produit 2 way brass ball valve BSP 502 1''1/4 + RE5	Référence 270005017006R	P.U HT €434.05	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 1''1/4 + RES76	Référence 270005017108R	P.U HT €661.50	Disponibilité 11 pcs available in stock
Produit 2 way brass ball valve BSP 502 1''1/2 + RE64	Référence 270006017007R	P.U HT €526.90	Disponibilité 38 pcs available in stock
Produit 2 way brass ball valve BSP 502 1''1/2 + RES86	Référence 270006017109R	P.U HT €827.95	Disponibilité 38 pcs available in stock
Produit 2 way brass ball valve BSP 502 2'' + RE76	Référence 270007017008R	P.U HT €681.40	Disponibilité 63 pcs available in stock
Produit 2 way brass ball valve BSP 502 2'' + RES101	Référence 270007017110R	P.U HT €1,300.00	Disponibilité 2 pcs available in stock
Produit 2 way brass ball valve BSP 502 2''1/2 + RE76	Référence 270038017008R	P.U HT €884.32	Disponibilité 22 pcs available in stock
Produit 2 way brass ball valve BSP 502 2''1/2 + RES101	Référence 270038017110R	P.U HT €1,312.50	Disponibilité 15 pcs available in stock
Produit 2 way brass ball valve BSP 502 3'' + RE86	Référence 270039017009R	P.U HT €1,151.55	Disponibilité 21 pcs available in stock
Produit 2 way brass ball valve BSP 502 3'' + RES116	Référence 270039017111R	P.U HT €1,743.78	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 4'' + RE101	Référence 270040017010R	P.U HT €1,923.78	Disponibilité 2 pcs available in stock
Produit 2 way brass ball valve BSP 502 4'' + RES116	Référence 270040017111R	P.U HT €2,392.18	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 1/4'' + RE43	Référence 270090017004R	P.U HT €394.60	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 3/8'' + RE43	Référence 270091017004R	P.U HT €396.32	Disponibilité Currently not in stock
Produit 2 way brass ball valve BSP 502 3/8'' + RES43	Référence 270091017104R	P.U HT €449.72	Disponibilité 2 pcs available in stock
