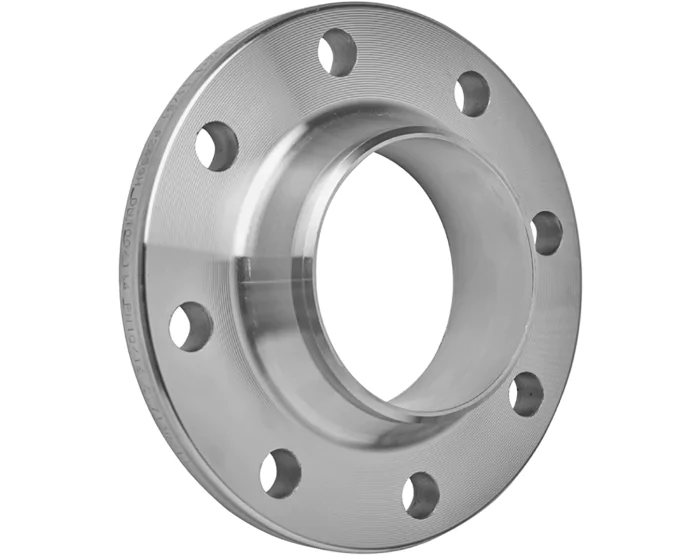

CS galvanised weld-neck flange - Type 11/B1 - RF PN10/16 - 2153

The Series 2153 electro-galvanised flange, welding BW, type 11/B1, PN10/16, in forged steel with hot forged flanges suitable for drinking water, fluids and gases.

Choose your configuration

See all configurations

3D file

Réf.

CONF2153050

(Indicative price) €28.00

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Certificate of Conformity pdf - 192.3 ko

Fiche technique bride acier zingué à collerette 11B1 PN10/16 pdf - 439.5 ko

Technical datasheet weld neck galvanized carbon steel flange 11B1 PN10/16 pdf - 387.5 ko

Details

Details
DN inches NPS	2''
Option certificate 3.1	Yes
Construction standard	EN 1092-1
Flange type	Weld-neck flange
Number of flange holes	4
Hole diameter L (mm)	18.0
Drilling circle diameter flange ØK (mm)	125.0
Bolt diameter	M16
Flange facing type	Type B - Raised face
Gasket bearing diameter e (mm)	102.0
Flange thickness b (mm)	18.0
Weld-neck thickness S (mm)	2.9
Flange type	Type 11 - weld-neck flange
Type of coating	Electro-zinc plated
Material	Forged steel P245GH
Application	Industry
Fluid	Oxygen / Argon / Nitrogen
PS (bar)	16
Connections	Flanged PN10/16
TS max (°C)	450
TS min (°C)	-10
Drinking water compatibility	Yes
Warranty period	3 years
Outside diameter (mm)	165

Configurations

Product	Reference	Price	Stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/16 - 2153 DN15	Référence 2153015	P.U HT €28.00	Disponibilité 13 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/40 - 2153 DN20	Référence 2153020	P.U HT €29.32	Disponibilité 70 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/40 - 2153 DN25	Référence 2153025	P.U HT €32.58	Disponibilité 21 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/40 - 2153 DN32	Référence 2153032	P.U HT €44.25	Disponibilité 169 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/40 - 2153 DN40	Référence 2153040	P.U HT €46.58	Disponibilité 59 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/16 - 2153 DN50	Référence 2153050	P.U HT €50.18	Disponibilité 73 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/16 - 2153 DN65	Référence 2153065	P.U HT €92.15	Disponibilité 277 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10/16 - 2153 DN80	Référence 2153080	P.U HT €68.58	Disponibilité 78 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 -RF PN10/16-2153 DN100/114	Référence 2153100	P.U HT €130.30	Disponibilité 45 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 -RF PN10/16-2153 DN125/139	Référence 2153125	P.U HT €105.30	Disponibilité 109 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 -RF PN10/16-2153 DN150/168	Référence 2153150	P.U HT €130.30	Disponibilité 89 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10 - 2153 DN200	Référence 2153200	P.U HT €191.52	Disponibilité 21 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN16 - 2153 DN200	Référence 2153201	P.U HT €190.30	Disponibilité 26 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10 - 2153 DN250	Référence 2153250	P.U HT €298.82	Disponibilité 10 pcs available in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN16 - 2153 DN250	Référence 2153251	P.U HT €298.82	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10 - 2153 DN300	Référence 2153300	P.U HT €520.00	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN16 - 2153 DN300	Référence 2153301	P.U HT €520.00	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10 - 2153 DN350	Référence 2153350	P.U HT €825.00	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN16 - 2153 DN350	Référence 2153351	P.U HT €825.00	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN10 - 2153 DN400	Référence 2153400	P.U HT €975.00	Disponibilité Currently not in stock
Produit CS galvanised weld-neck flange - Type 11/B1 - RF PN16 - 2153 DN400	Référence 2153401	P.U HT €975.00	Disponibilité Currently not in stock
